Proje Girişi
2Temel Ürün Özellikleri

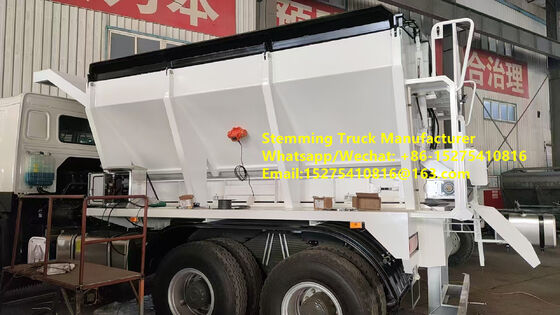

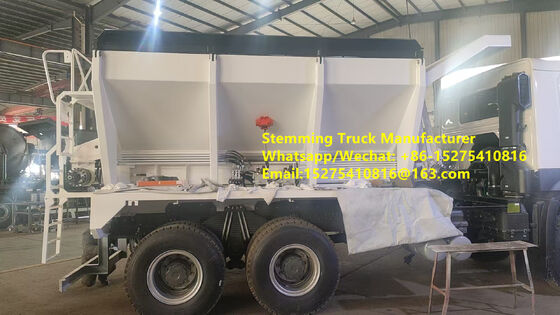

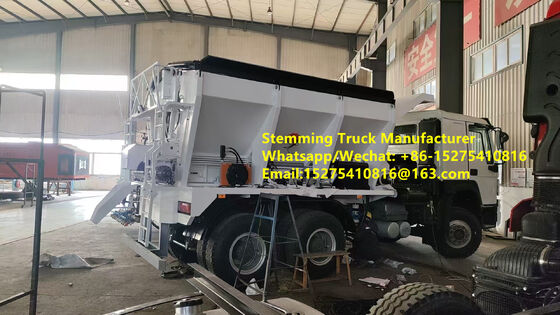

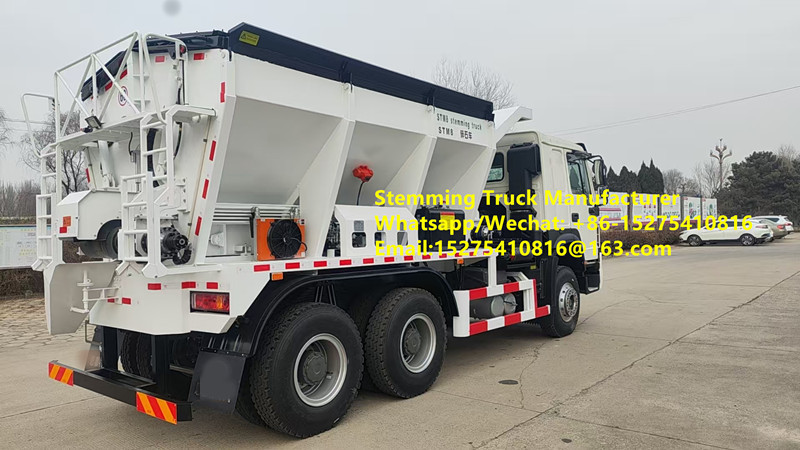

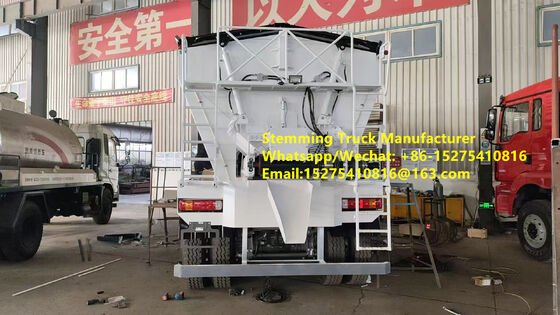

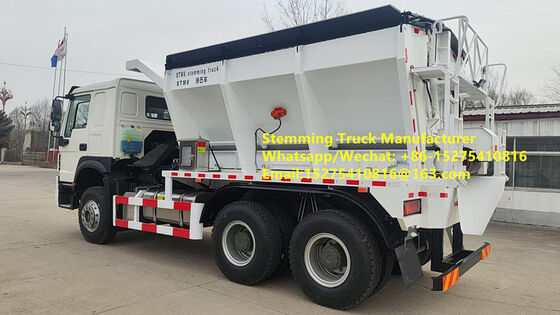

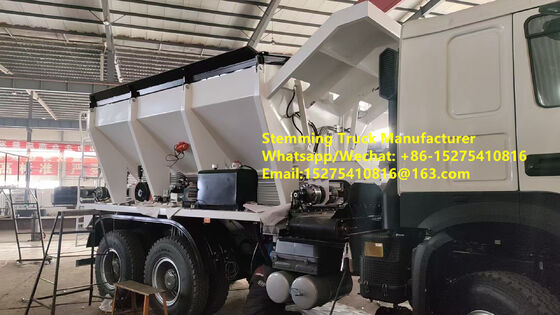

Araç, esas olarak şasi sistemi, hidrolik sistemi, pnevmatik sistemi, elektrikli kontrol sistemi, hopper sistemi, hopper ekranından oluşan kendi kendine hareket eden bir araçtır.Taşıma sistemi (taşımacı), uzunlamalı taşıyıcı, dönen ve atlanabilir boşaltma taşıyıcı) ve güçlü bir emici tank ve boru hattı sistemi.
2.1 Şasi, 400 beygir gücünde Weichai WP10H400E62 Ulusal VI B emisyon standardı motoru ile donatılmış iyi bilinen bir marka olan Shaanxi Automobile Group SX5329TXJMU464'tür.Araç tescil edilebilir ve satın alma vergisi ödenemez.; diğer özel özelliklerin yanı sıra, eklenen soğuk bölge çalışma yapılandırmaları ve düşük sıcaklıklı bakımsız pillerle madencilik için özel bir şasi.
2.2 Ambalaj kamyonunun hopperinin üst kısmı, simetrik olarak monte edilmiş V şeklindeki 3.0cm×3.0cm diyaframlı ağır kullanımlı ekranlarla donatılmıştır.Bu ekranlar hidrolik olarak çalıştırılabilir ve yüklenmiş ambalaj malzemesini ekranlamak için çelik ağla 90 ° açılır, çıkış paketleme parçacık boyutunun 3cm'den daha küçük olmasını sağlar. Tarama cihazının açısı hidrolik bir sistem aracılığıyla ayarlanır;Çok büyük parçacıklar ekranın hidrolik silindirleri tarafından fırlatılır ve yere düşer., büyük parçacıkları filtreleyerek ve otomatik olarak temizleyerek tarama verimliliğini sağlar.
2.3 Hopper gövdesi, yüksek kaliteli, yüksek dayanıklı karbon çelik bütünsel olarak kaynaklı simetrik üçgen destek çerçevesi ve V şeklinde hopper yapısı tasarımı kullanır.Hopper içi çapraz güçlendirici kaburgalar ve uzunlu basınç azaltıcı kirişlerle kaynaklanmıştırToplam yapı, hopper gövdesinin sağlamlığını ve güvenilirliğini sağlar ve malzeme sıkıştırılması nedeniyle deformasyonun önlenmesini sağlar.Bu yapı yerli ve uluslararası açık maden müşterileri tarafından test edilmiştir; hopper gövdesinin genel yapısı sağlamdır ve son üç yılda yapısal bir deformasyon meydana gelmemiştir.
V şeklindeki hopper yapısı, 15m3'lük etkili bir hacimle malzeme boşaltmasını kolaylaştırır.Basınç azaltıcı kiriş, ezilmiş taşın farklı parçacık boyutlarına uyum sağlamak için yüksekliği ayarlanabilirKabin için çelik koruyucu bir çerçeve, kabinin çatısına taşların düşmesini önlemek için hopperin önüne yerleştirilmiştir.Büyük taşların sıkışmasını önlemek için hopperin tepesine hidrolik açılabilir bir çelik tarama cihazı (90 derecelik ekran) yerleştirilmiştirVibratörler, malzeme birikmesini ve tıkanmasını önlemek için hopper duvarlarının sol ve sağ taraflarında simetrik olarak düzenlenmiştir.
2.4 Sistem, karıştırılabilir sol ön/sol/sağ arka konveyör boşaltma fonksiyonuna sahiptir.Taş taşıyıcılar, verimli taş taşımacılığı için yüksek torklu bir hidrolik motoru çalıştırmak için doğrusal bir gezegen vites kutusunu kullanırPnömatik bir sürtünme plaka debriyajı, ön ve arka boşaltma işlevlerinin birbirine müdahale etmemesini sağlar ve debriyaj bağlantısı yoluyla otomatik anahtarlamayı sağlar.İki boşaltma moduna sahiptir.: yan boşaltma için ön uzatma taşıyıcı ve boşaltma için arka uç salıncak teleskopik taşıyıcı. Arka alüminyum alaşımlı asılı taşıyıcı hafif ve dayanıklıdır,195° sola ve sağa döndürülebilirTeleskopik fonksiyon, 4,5 ila 5 metre arasında bir doldurma yarıçapıyla boşaltma noktasının küçük menzilli ayarlanmasını sağlar.Teleskopik taşıyıcı, ambalaj malzemesinin kolayca açılmasını ve boşaltılmasını kolaylaştırır.
Sistem, ön ve arka tarafı salıncak teleskopik çift taraflı bir taşıyıcı yapısı kullanır, her ikisi de ön taraf boşaltmayı sağlar.Sol ön hidrolik teleskopik taşıyıcı sol ön taraf boşaltma kolaylaştırır; 195° sola ve sağa dönme, sola ve sağa salınma, uzatma ve eğim yeteneğine sahip arka uç taşıyıcı, aracın arkasından sol ve sağ tarafta boşaltmayı kolaylaştırır.Çoklu boşaltma yöntemleri esnek bir seçim sunar, kontrol edilen alanlarda operasyonları kolaylaştırır. Görsel işlem ve kablosuz uzaktan kumanda, yan yan boşaltma sırasında hızlı ve kolay bir şekilde açılış yerleştirmesini ve hizalamasını sağlar.Paketleme kamyonunun maksimum boşaltma kapasitesi 1500 kg/dakikadır., bu da manuel emekten 10 kat daha verimlidir ve sıradan mekanik ambalajdan 3 ila 5 kat daha verimlidir.
2.5 V şeklindeki hopperin altındaki kemerin üzerindeki ters çevirilmiş V şeklindeki basınç azaltıcı kiriş, uzun süreli malzeme sıkıştırılması nedeniyle aşırı kemer sürtünmesinden kaynaklanan aşınmayı etkili bir şekilde önler.Aynı anda, özellikle madencilik endüstrisi için tasarlanmış, dayanıklılığını ve aşınmaya dayanıklılığını sağlayan, 10 mm kalınlığında, üç katmanlı güçlendirilmiş, aşınmaya dayanıklı bir kauçuk taşıyıcı bant kullanılır.kemer aşınmasını etkili bir şekilde azaltmak ve hizmet ömrünü uzatmak.
2.6 Otomatik modda tek düğmeli başlatma ve durdurma işlemini sağlayan otomatik bir kontrol sistemi kabul edilir.Ayrıca çeşitli çalışma koşullarına adapte olmak için hem manuel hem de kablosuz uzaktan kumanda modlarına sahiptirTek düğmeli başlatma/durma, taşıyıcı deliklerinin otomatik olarak boşaltılmasını ve doldurulmasını sağlar.Kabinde bulunan sürücü, doldurma işlemini bağımsız olarak kullanabilir.Araç, kabinde AHD ultra yüksek çözünürlüklü altı kanallı panoramik kamera ve IPS yüksek çözünürlüklü dokunmatik ekranla donatılmıştır.Çıkarma limanı dahil, hopper, dolgu limanı, ön, yan ve arka.
2.7 Hem yan boşaltma portu hem de arka sallanabilir yan boşaltma portu, açık madenlerde çeşitli çaplı patlama deliklerinin doldurulması işlemlerini karşılayabilen koni biçiminde alıcı kapılara sahiptir.ve ≥115mm'lik patlama deliklerinin doldurulması işlemlerini karşılayabilirSol ön ve arka tarafta hidrolik teleskopik işlevi ve kolay delik bulma, hizalama ve doldurma ile ikili boşaltma portları vardır, böylece doldurma verimliliğini artırır; örneğin,150 mm çaplı bir dolgu, 5 metre derinliğinde bir delik sadece 6-30 saniye içinde tamamlanabilir.
2.8 Araç, gece yapımı için uygun bir çalışma ışığı ile taş boşaltma noktasında donatılmıştır.
2.9 Ürün bağımsız fikri mülkiyet haklarına sahiptir: "Açık maden patlama deliği doldurma aracı" (CN202422451093.1) bir fayda modeli patenti verilmiştir.ve aynı isimde bir buluş patenti (CN202411413094).5) Bu ürün Endüstri ve Bilgi Teknolojisi Bakanlığı'ndan ürün erişim onayına sahip ve 3C zorunlu denetim ürünüdür.Ülke çapında kayıt edilebilen ve araç satın alma vergisi ücretinden muaf olan.
★2.10 Açık madende patlama deliği doldurma operasyonlarının gerekliliklerine daha iyi uyum sağlamak için hem yurtiçi hem de uluslararası düzeyde,Sistem, verimli ve güvenli doldurma işlemlerine ulaşmak için çoklu gelişmiş teknolojileri entegre eder.Ürün, özellikle akıllı patlama ve akıllı madencilik ilkelerine uyum sağlamak için önemli bir yükseltme potansiyeline sahiptir.Açık madenler için akıllı patlama deliği doldurma aracı, verimli ve güvenli patlama operasyonlarına ulaşmak için çeşitli gelişmiş teknolojileri entegre ederBu anahtar teknolojiler şunları içerir:
1) Doldurma alanı konumlandırma teknolojisi: Yüksek hassasiyetli GPS ve diğer konumlandırma teknolojilerini kullanmak,Akıllı doldurma aracı, doldurulması gereken her patlama deliği alanını doğru bir şekilde tanımlayabilir ve bulabilir..
2) Otomatik delik bulma ve uzun mesafe taşıma teknolojisi: Patlama deliği alanı görüntü tanıma ve radar konumlandırma teknolojisi aracılığıyla,Akıllı doldurma aracı otomatik olarak delikleri bulabilir ve doldurma malzemesini patlama deliği konumuna uzun mesafeler boyunca verimli bir şekilde taşıyabilir.
3) Akıllı doldurma teknolojisi: Akıllı doldurma aracı, dolgu malzemesinin hassas kontrolüne sahiptir, delik derinliğine, delik çapına göre doldurma süresini otomatik olarak kontrol eder,ve dolgu malzemesinin fiziksel özellikleri.
4) Uzaktan Yönetim Teknolojisi:Akıllı tamponlama kamyonları genellikle tam bir akıllı patlama sistemi oluşturmak için akıllı karıştırma kamyonları ve kablosuz akıllı patlama sistemleri ile birlikte kullanılırBu, akıllı tampon kamyonunun uzaktan yönetilmesini, web veya APP aracılığıyla site kontrolünü ve üretim raporlarının üretilmesini sağlar.
Son olarak, otomatik bir kontrol sistemi sayesinde, akıllı tampon kamyonu tek tıklama yaparak tüm işlemleri tek bir sürücünün tamamlamasına olanak tanır.Uzaktan izlemeyi mümkün kılan, operasyonel verimliliği ve maliyet kontrolünü artırmak.
★2.11 Güçlü kanalizasyon drenaj sistemi
Yüksek akışlı, yüksek vakumlu Avrupa ithal vakum pompası, 5 metreküplik bir kanalizasyon tankı, tank boşaltma valfi, kaldırma valfi, arka kapağı kilitleme cihazı, kanalizasyon borusu, vakum borusu,kanalizasyon Venturi boru armatürleri, ve tankın tepesinde 20 metrelik bir kanalizasyon borusu için hidrolik olarak çalıştırılan otomatik hortum sarmal cihazı.Büyük hacimli ithal vakum pompası ve özel olarak işlenmiş boru hattı sistemi, 120-140 mm çapında, 6-7 m su kaldırma ve 20 m dikey düşme olan deliklerden birikmiş suyu tahliye edebilir.
4Ürün Teknik Parametreleri
Malzeme No.
1Toplam Boyutlar: Uzunluk x Genişlik x Yükseklik 11850mm x 2550mm x 3530mm (tahmini)
2Şasi Şasi markası: Shaanxi Ağır Kamyon
Şasi modeli: GLOBAL5329TXJMU464
Sürücü Tipi: 8×4
Tekerlek mesafesi: 4575+1400
Motor modeli: WP10.H400E62
Güç: 400 hp
Brüt Ağırlık: 32000 kg
Emisyon standardı: Çin VI
3. Taş. Taş Parçacık Boyutu: ≤3cm derecelendirilmiş ezilmiş taş
Taş Kullanımı: Patlama deliklerinin yüklenmesi
4Taş Kutusu: 15m3
Bin şekli: V şeklinde
Ekran açma yöntemi: Hidrolik silindir
Ekran açılış açısı: 90°
İkili titreşim türü: Elektrikli yüksek frekanslı titreştirici
Vibratör sayısı: 2 hopper/1 her sol ve sağ yan duvarda
Serbestleme hızı ayarlama: Ön ve arka malzeme kapıları
Serbestleme yöntemi: Hem hopperin önünden hem de arkasından ayrı ayrı boşaltma
Malzeme kapısı kontrol yöntemi: Elektrikli itme çubuğu (1 ön ve arka malzeme kapılarının her biri için)
5. Hopper'ın aşağı boylamlı taşıyıcı: Taşıma türü: Kemer taşıyıcı
Sürüş tipi: Hidrolik azaltıcı
Serbestleme yöntemi: Serbestleme hopperin ön veya arka tarafından yapılır.
Serbestleme pozisyonunun seçimi: Çapraz anahtar seçimi
Taşıma verimliliği: 1500kg/dakika
6Sol taraftaki çapraz taşıyıcı: Taşıma türü: Kemer taşıyıcı
Sürüş tipi: Hidrolik azaltıcı
Teleskopik yöntem: Hidrolik silindir
Teleskop mesafesi: L=760mm
Taşıma verimliliği: 1500kg/dakika
7Arka alüminyum alaşım çerçeve sol ve sağ döner yan taşıyıcı bant taşıyıcı: Taşıma türü: Çukur bant taşıyıcı
Sürüş tipi: 1 hidrolik azaltıcı
Doldurma deliği çapı: ≥115mm
Çalışma dönme yöntemi: 1 döner sürücü
İş dönme açısı: 195°
Dönüşüm yöntemi 1 salıncak silindir
Dönüş açısı: 90°
Dönüm/doldurma yarıçapı: 5m
Çıkış modu: 1 çıkış silindir
Kemer teleskopik modu: 1 teleskopik silindir
Teleskop mesafesi: 500 mm
Kırma açısı: ≤10°
Çalışma yöntemi: Elektrikli/uzaktan kumanda
8Hidrolik sistem: Güç alma türü: Delek kutusu yan güç alma
Sistem çalışma basıncı: 16MPa
Kontrol yöntemi: Elektrikli kontrol
9Elektrik sistemi: Güç kaynağı: Şasi pil
Çalışma voltajı: DC24V
Çalışma yöntemi: Panel düğmesi işlevi veya uzaktan kumanda işlevi; otomatik/manual işlevi mevcuttur;
Otomatik mod, hem manuel hem de kablosuz uzaktan kumanda modları ile çeşitli çalışma koşullarına uyarlanabilen tek düğmeli başlatma/durma işlemini sağlar.
10İzleme sistemi: Tek düğmeli başlatma/durma, otomatik malzeme beslemesini ve otomatik olarak konveyörün deliğini doldurmasını tamamlar.
Gemi içi izleme sistemi, sol ve arka boşaltma kapıları dahil olmak üzere tüm aracı kapsar.Sürücünün kabininde AHD ultra yüksek çözünürlüklü altı kanallı panoramik araç kamerası ve IPS yüksek çözünürlüklü dokunmatik ekranla donatılmıştır
★11. Akıllı özellikler 1) ** Paketleme Alanı konumlandırma teknolojisi:** Yüksek hassasiyetli GPS ve diğer konumlandırma teknolojilerini kullanan,Akıllı paketleme kamyonu, paketleme gerektiren her patlama deliği alanını doğru bir şekilde tanımlayabilir ve bulabilir.
2) **Automatik delik arama ve uzun mesafe taşıma teknolojisi:** Patlama deliği alanı görüntü tanıma ve radar konumlandırma teknolojisi ile,Akıllı paketleme kamyonu otomatik olarak delikler bulabilir ve paketleme malzemesini patlama deliği konumuna uzun mesafeler boyunca verimli bir şekilde taşıyabilir.
3) **Akıllı Delik Doldurma Teknolojisi:** Akıllı paketleme kamyonu, delik derinliğine göre doldurma süresini otomatik olarak kontrol ederek, paketleme malzemesi üzerinde hassas bir kontrole sahiptir.delik çapı, ve ambalaj malzemesinin fiziksel özellikleri.
4) **Uzak Yönetim Teknolojisi:** Akıllı paketleme kamyonu tipik olarak, tam bir akıllı patlama sistemi oluşturmak için akıllı karıştırma kamyonu ve kablosuz akıllı patlama sistemi ile birlikte kullanılır.Bu, akıllı paketleme kamyonunun uzaktan yönetilmesini, web veya mobil uygulama yoluyla izleme ve kontrolü ve üretim raporlarının üretilmesini sağlar.
