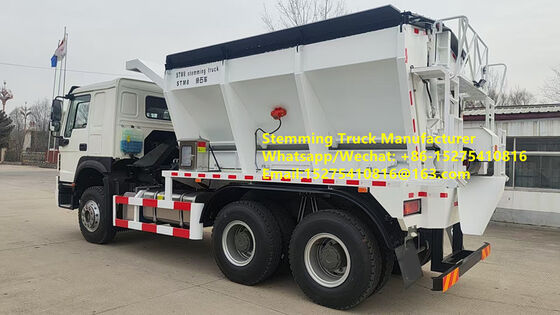

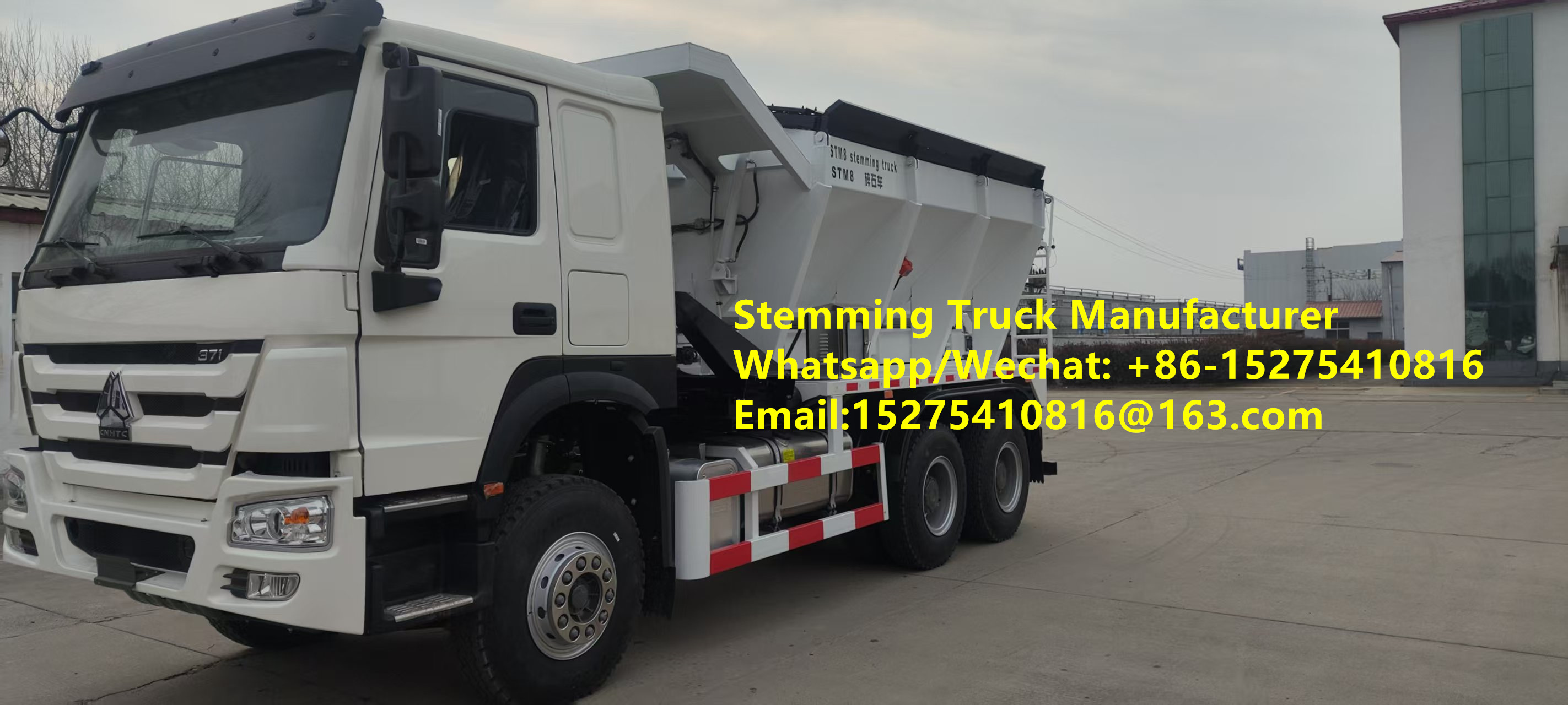

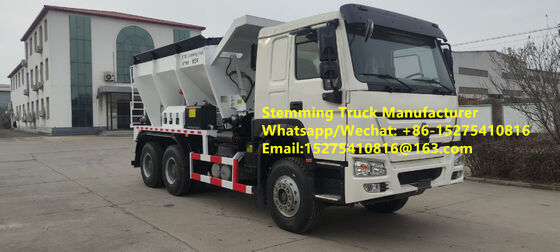

Akıllı Otomatik Stemming Kamyon Uzun mesafe teslimatı GLOBAL-8C 8/12/15/20 ton Çok fonksiyonel Patlama Servisi Mobil patlayıcı Üretim Birimi Kazakistan Özbekistan Endonezya Kongo MEMU MMU

Proje Tanıtımı



2. Temel Ürün Özellikleri



Araç, şasi sistemi, hidrolik sistem, pnömatik sistem, elektrikli kontrol sistemi, bunker sistemi, bunker eleği, taşıma sistemi (enine konveyör, boyuna konveyör, dönebilen ve eğilebilen boşaltma konveyörü) ve güçlü bir emiş tankı ve boru hattı sisteminden oluşan kendinden tahrikli bir araçtır. Güçlü üst yapı, araca aşağıdaki özellikleri kazandırır:



2.1 Şasi, 400 beygir gücünde Weichai WP10H400E62 Ulusal VI B emisyon standardı motorla donatılmış, bilinen bir marka olan Shaanxi Automobile Group SX5329TXJMU464'tür; araç tescil edilebilir ve satın alma vergisinden muaftır; soğuk bölge operasyon konfigürasyonları ve düşük sıcaklıkta bakım gerektirmeyen aküler gibi diğer özel özelliklerle donatılmış madencilik özel bir şasidir.



2.2 Paketleme kamyonunun bunkerinin üst kısmı, V şeklinde simetrik olarak monte edilmiş 3.0cm×3.0cm açıklıklı ağır hizmet tipi eleklerle donatılmıştır. Bu elekler hidrolik olarak çalıştırılabilir ve yüklenen paketleme malzemesini elemek için çelik ağ ile 90° açılır, böylece çıktı paketleme parçacık boyutunun 3 cm'den az olmasını sağlar. Eleme cihazının açısı bir hidrolik sistem aracılığıyla ayarlanır; aşırı büyük parçacıklar eleğin hidrolik silindirleri tarafından ters çevrilir ve yere düşer, büyük parçacıkları filtreler ve otomatik olarak temizler, böylece eleme verimliliğini sağlar.



2.3 Bunker gövdesi, yüksek kaliteli, yüksek mukavemetli karbon çelik entegre kaynaklı simetrik üçgen destek çerçevesi ve V şeklinde bir bunker yapısı tasarımı benimser. Bunker iç kısmı, enine takviye nervürleri ve boyuna basınç azaltıcı kirişlerle kaynaklanmıştır. Genel yapı, malzeme sıkışmasından kaynaklanan deformasyonu önleyerek bunker gövdesinin sağlamlığını ve güvenilirliğini sağlar. Bu yapı, yerli ve yabancı açık ocak madeni müşterileri tarafından test edilmiştir; bunker gövdesinin genel yapısı sağlamdır ve son üç yılda yapısal bir deformasyon meydana gelmemiştir.



V şeklindeki bunker yapısı, 15m³ etkili hacimle malzeme boşaltmayı kolaylaştırır. Basınç azaltıcı kiriş, farklı boyutlardaki ezilmiş taş parçacıklarına uyum sağlamak için ayarlanabilir yüksekliğe sahiptir. Kabin için çelik koruyucu çerçeve, taşların kabin çatısına düşmesini önlemek için bunker'in ön kısmında bulunur. Büyük taşların sıkışmasını önlemek için bunker'in üst kısmına hidrolik olarak açılabilen bir çelik eleme cihazı (90 derecelik elek) monte edilmiştir. Malzeme birikmesini ve tıkanmasını önlemek için vibratörler bunker duvarlarının sol ve sağ taraflarına simetrik olarak yerleştirilmiştir.



2.4 Sistem, değiştirilebilir sol ön/sol/sağ arka konveyör boşaltma işlevi sunar. Konveyörler, verimli taş taşıma için yüksek torklu bir hidrolik motoru sürmek üzere doğrusal bir planet dişli kutusu kullanır. Pnömatik sürtünme plakalı debriyaj, ön ve arka boşaltma fonksiyonlarının birbirini etkilememesini sağlar, bu da debriyajın devreye girmesiyle otomatik anahtarlamaya olanak tanır. İki boşaltma modu sunar: yan boşaltma için öne uzanan bir konveyör ve boşaltma için arkaya salınan teleskopik bir konveyör. Arka alüminyum alaşımlı süspansiyon konveyörü hafiftir ve dayanıklıdır, 195° sola ve sağa dönebilir ve 500mm uzayabilir. Teleskopik fonksiyon, boşaltma noktasının küçük aralıklı ayarlanmasına olanak tanır, 4.5 ila 5 metre arasında bir dolum yarıçapına sahiptir. Teleskopik konveyör, paketleme malzemesi için kolay delik yerleştirme ve boşaltma sağlar.



Sistem, her ikisi de ön-yan boşaltma sağlayan bir ön-yan ve arka-uç salınımlı-teleskopik çift taraflı konveyör yapısı kullanır. Sol ön hidrolik teleskopik konveyör, sol ön-yan boşaltmayı kolaylaştırır; 195° sola ve sağa dönebilen, sola ve sağa salınabilen, uzayabilen ve eğilebilen arka uç konveyörü, aracın arkasından sol ve sağ yan boşaltmayı kolaylaştırır. Birden fazla boşaltma yöntemi, kontrollü alanlarda operasyonları kolaylaştıran esnek seçim sunar. Görsel operasyon ve kablosuz uzaktan kumanda, yan-yan boşaltma sırasında hızlı ve kolay delik yerleştirme ve hizalamayı sağlar. Paketleme kamyonu, manuel emeğe göre 10 kat daha verimli ve sıradan mekanik paketlemeye göre 3 ila 5 kat daha verimli olan maksimum 1500 kg/dak boşaltma kapasitesine sahiptir.



2.5 V şeklindeki bunker'in altındaki bantın üzerindeki ters V şeklindeki basınç azaltıcı kiriş, uzun süreli malzeme sıkışmasından kaynaklanan aşırı bant sürtünmesinden kaynaklanan aşınmayı etkili bir şekilde önler. Aynı zamanda, madencilik endüstrisi için özel olarak tasarlanmış, 10 mm kalınlığında, üç katmanlı güçlendirilmiş, aşınmaya dayanıklı kauçuk konveyör bant kullanılır, dayanıklılık ve aşınma direnci sağlar, bant aşınmasını etkili bir şekilde azaltır ve servis ömrünü uzatır.



2.6 Otomatik bir kontrol sistemi benimsenmiştir, otomatik modda tek tuşla başlatma ve durdurma işlemi sağlar. Ayrıca çeşitli çalışma koşullarına uyum sağlamak için hem manuel hem de kablosuz uzaktan kumanda modlarına sahiptir. Tek tuşla başlatma/durdurma, otomatik malzeme boşaltma ve konveyör deliklerinin doldurulmasını sağlar. Altı kanallı bir dokunmatik ekran izleme sistemi ile birlikte, kabindeki sürücü doldurma işlemini bağımsız olarak gerçekleştirebilir. Araç, AHD ultra yüksek çözünürlüklü altı kanallı panoramik kamera ve kabindeki IPS yüksek çözünürlüklü dokunmatik ekran ile donatılmıştır. Araç içi izleme sistemi, boşaltma portu, bunker, dolum portu, ön, yanlar ve arka dahil olmak üzere tüm aracı kapsar.



2.7 Hem yan boşaltma portu hem de arka salınabilir yan boşaltma portu, açık ocak madenlerindeki çeşitli çaplardaki patlatma deliklerinin doldurma işlemlerini karşılayabilen ve ≥115mm patlatma deliklerinin doldurma işlemlerini karşılayabilen konik alıcı portlara sahiptir. Sol ön ve arkada çift boşaltma portu bulunur, her ikisi de hidrolik teleskopik fonksiyona sahiptir ve kolay delik bulma, hizalama ve doldurma sağlar, böylece doldurma verimliliğini artırır; örneğin, 150 mm çapında, 5 m derinliğinde bir deliğin doldurulması sadece 6-30 saniyede tamamlanabilir.



2.8 Araç, gece inşaatını kolaylaştırmak için taş boşaltma noktasında bir çalışma lambası ile donatılmıştır.



2.9 Ürün, bağımsız fikri mülkiyet haklarına sahiptir: "Açık Ocak Madeni Patlatma Deliği Doldurma Aracı" (CN202422451093.1) bir faydalı model patenti, aynı isimli buluş patenti (CN202411413094.5) almıştır. Bu ürün, Sanayi ve Bilgi Teknolojileri Bakanlığı'ndan ürün erişim onayı almıştır ve ülke çapında tescil edilebilen ve araç satın alma vergisinden muaf olan bir 3C zorunlu muayene ürünüdür.



★2.10 Açık ocak madeni patlatma deliği doldurma operasyonlarının hem yurt içi hem de uluslararası gereksinimleriyle daha iyi uyum sağlamak için sistem, verimli ve güvenli doldurma operasyonları elde etmek üzere birden fazla gelişmiş teknolojiyi entegre eder. Ürün, özellikle akıllı patlatma ve akıllı madencilik prensipleriyle uyum sağlama konusunda önemli bir yükseltme potansiyeline sahiptir. Açık ocak madenleri için akıllı patlatma deliği doldurma aracı, verimli ve güvenli patlatma operasyonları elde etmek üzere birkaç gelişmiş teknolojiyi entegre eder. Bu temel teknolojiler şunları içerir:



1) Doldurma alanı konumlandırma teknolojisi: Yüksek hassasiyetli GPS ve diğer konumlandırma teknolojilerini kullanarak, akıllı doldurma aracı, doldurulması gereken her patlatma deliği alanını doğru bir şekilde tanımlayabilir ve konumlandırabilir.



2) Otomatik delik bulma ve uzun mesafeli taşıma teknolojisi: Patlatma deliği alanı görüntü tanıma ve radar konumlandırma teknolojisi aracılığıyla, akıllı doldurma aracı otomatik olarak delikleri bulabilir ve doldurma malzemesini uzun mesafelerde patlatma deliği konumuna verimli bir şekilde taşıyabilir.



3) Akıllı doldurma teknolojisi: Akıllı doldurma aracı, doldurma malzemesinin hassas kontrolünü içerir, delik derinliği, delik çapı ve doldurma malzemesinin fiziksel özelliklerine göre doldurma süresini otomatik olarak kontrol eder.



4) Uzaktan Yönetim Teknolojisi: Akıllı sıkıştırma kamyonları, eksiksiz bir akıllı patlatma sistemi oluşturmak üzere tipik olarak akıllı karıştırma kamyonları ve kablosuz akıllı ateşleme sistemleriyle birlikte kullanılır. Bu, akıllı sıkıştırma kamyonunun uzaktan yönetimini sağlar, web veya APP aracılığıyla yerinde kontrol ve üretim raporlarının oluşturulmasına olanak tanır.



Sonuç olarak, otomatik bir kontrol sistemi aracılığıyla, akıllı sıkıştırma kamyonu tek tuşla sıkıştırma işlemi gerçekleştirir, tek bir sürücünün tüm süreci tamamlamasına olanak tanır, uzaktan izlemeyi sağlar, operasyonel verimliliği ve maliyet kontrolünü iyileştirir.



★2.11 Güçlü Kanalizasyon Tahliye Sistemi

Yüksek akışlı, yüksek vakumlu Avrupa ithal vakum pompası, 5 metreküplük kanalizasyon tankı, tank boşaltma vanası, kaldırma vanası, arka kapak kilitleme cihazı, kanalizasyon boru hattı, vakum boru hattı, kanalizasyon Venturi boru bağlantı parçaları ve tankın üstündeki 20 metrelik kanalizasyon boru hattı için hidrolik tahrikli otomatik hortum makarası cihazı içerir. Yüksek vakumlu, yüksek hacimli ithal vakum pompası ve özel olarak işlenmiş boru hattı sistemi ile donatılmış, 120-140 mm çapında, 6-7 m su kaldırma ve 20 m dikey düşüşlü sondaj kuyularından birikmiş suyu boşaltabilir.



4. Ürün Teknik Parametreleri



Sıra No. | Bileşen | Parametre



1. Genel Boyutlar: Uzunluk x Genişlik x Yükseklik 11850mm x 2550mm x 3530mm (tahmini)



2. Şasi | Şasi Markası: Shaanxi Ağır Kamyon



Şasi Modeli: GLOBAL5329TXJMU464



Tahrik Tipi: 8×4



Dingil Mesafesi: 4575+1400



Motor Modeli: WP10.H400E62



Güç: 400 hp



Brüt Ağırlık: 32000 kg



Emisyon Standardı: Çin VI



3. Taş | Taş Parçacık Boyutu: ≤3cm dereceli ezilmiş taş



Taş Kullanımı: Patlatma deliklerini yükleme



4. Taş Haznesi | Hazne Hacmi: 15m³



Hazne Şekli: V şeklinde



Elek Açılma Yöntemi: Hidrolik silindir



Elek Açılma Açısı: 90°



İkili Titreşim Tipi: Elektrikli yüksek frekanslı vibratör



Vibratör Sayısı: 2 bunker/her sol ve sağ yan duvarda 1



Boşaltma hızı ayarı: Ön ve arka malzeme kapakları



Boşaltma yöntemi: Bunker'in hem önünden hem de arkasından bireysel boşaltma



Malzeme kapak kontrol yöntemi: Elektrikli itme çubuğu (ön ve arka malzeme kapaklarının her biri için 1)



5. Bunker'in alt boyuna konveyörü: Taşıma tipi: Bantlı konveyör



Tahrik tipi: Hidrolik redüktör



Boşaltma yöntemi: Bunker'in önünden veya arkasından boşaltma



Boşaltma konumu seçimi: Debriyaj anahtarlama seçimi



Taşıma verimliliği: 1500kg/dak



6. Sol yan enine konveyör: Taşıma tipi: Bantlı konveyör



Tahrik tipi: Hidrolik redüktör



Teleskopik yöntem: Hidrolik silindir



Teleskopik mesafe: L=760mm



Taşıma verimliliği: 1500kg/dak



7. Arka alüminyum alaşımlı çerçeve sol ve sağ dönen yan konveyör bantlı konveyör: Taşıma tipi: Oluklu bantlı konveyör



Tahrik tipi: 1 hidrolik redüktör



Doldurma deliği çapı: ≥115mm



Çalışma dönüş yöntemi: 1 döner tahrik



Çalışma dönüş açısı: 195°



Dönüş yöntemi 1 salınım silindiri



Dönüş açısı: 90°



Dönüş/doldurma yarıçapı: 5m



Eğim modu: 1 eğim silindiri



Bant teleskopik modu: 1 teleskopik silindir



Teleskopik mesafe: 500mm



Eğim açısı: ≤10°



Çalışma yöntemi: Elektrikli/uzaktan kumanda



8. Hidrolik sistem: Güç alma tipi: Dişli kutusu yan güç alma



Sistem çalışma basıncı: 16MPa



Kontrol yöntemi: Elektrikli kontrol



9. Elektrik sistemi: Güç kaynağı: Şasi aküsü



Çalışma voltajı: DC24V



Çalışma yöntemi: Panel düğmesi işlemi veya uzaktan kumanda işlemi; otomatik/manuel çalışma mevcut;



Otomatik mod, tek tuşla başlatma/durdurma işlemi sağlar, hem manuel hem de kablosuz uzaktan kumanda modları, çeşitli çalışma koşullarına uyarlanabilir;



10. İzleme sistemi: Tek tuşla başlatma/durdurma, otomatik malzeme besleme ve konveyörün otomatik delik doldurma işlemini tamamlar;



Araç içi izleme sistemi, sol ve arka boşaltma portları dahil olmak üzere tüm aracı kapsar, AHD ultra yüksek çözünürlüklü altı kanallı panoramik araç kamerası ve sürücü kabinindeki IPS yüksek çözünürlüklü dokunmatik ekran ile donatılmıştır



★11. Akıllı özellikler 1) **Paketleme Alanı Konumlandırma Teknolojisi:** Yüksek hassasiyetli GPS ve diğer konumlandırma teknolojilerini kullanarak, akıllı paketleme kamyonu, paketleme gerektiren her patlatma deliği alanını doğru bir şekilde tanımlayabilir ve konumlandırabilir.



2) **Otomatik Delik Bulma ve Uzun Mesafeli Taşıma Teknolojisi:** Patlatma deliği alanı görüntü tanıma ve radar konumlandırma teknolojisi aracılığıyla, akıllı paketleme kamyonu otomatik olarak delikleri bulabilir ve paketleme malzemesini uzun mesafelerde patlatma deliği konumuna verimli bir şekilde taşıyabilir.



3) **Akıllı Delik Doldurma Teknolojisi:** Akıllı paketleme kamyonu, paketleme malzemesi üzerinde hassas kontrol sağlar, delik derinliği, delik çapı ve paketleme malzemesinin fiziksel özelliklerine göre doldurma süresini otomatik olarak kontrol eder.



4) **Uzaktan Yönetim Teknolojisi:** Akıllı paketleme kamyonu, eksiksiz bir akıllı patlatma sistemi oluşturmak üzere tipik olarak akıllı karıştırma kamyonu ve kablosuz akıllı ateşleme sistemi ile birlikte kullanılır. Bu, akıllı paketleme kamyonunun uzaktan yönetimini sağlar, web veya mobil uygulama aracılığıyla izleme ve kontrol ve üretim raporlarının oluşturulmasına olanak tanır.
