| Menşe yeri: | Çin |
| Marka adı: | SHANTUI |
| Sertifika: | CCC/ISO9001/CE |
| Model numarası: | SP25Y |
| Min sipariş miktarı: | 1 ADET |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Çıplak Paket |
| Teslim süresi: | 30-45 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5000 Adet/ay |
| Çalışma kapasitesi: | 22000kg | Kaldırma kapasitesi: | 25000kg |
|---|---|---|---|
| Motor:: | SteyrWD615T1 | Maksimum kaldırma yüksekliği: | 4400mm |
| Bom dönüş aralığı (mm): | 1200-5000 / 1200-5600 | Bom uzunluğu (mm): | 5500/6100 |
| Vurgulamak: | uçak refüeler kamyonlar,kamyona monte beton pompası |
||
SHANTUI SP25Y 25 T Çok Fonksiyonlu Paletli Hidrolik boru tabakası traktör CE kaldırma borusu için Özel amaçlı
Açıklama
SINOTRUCK marka SPY25 yüksek tahrikli paletli boru döşeyici, şirketimiz tarafından iç ve dış pazar talebine ve modüler tasarım konseptine dayanan uluslararası boru döşeyicilerinin gelişim trendini izlemek için geliştirilen yeni bir paletli tip hidrolik boru döşeyicisidir. Tüm makine yüksek tahrikli bir şasi, bir karşı ağırlık mekanizması, bir bom çalıştırma cihazı ve bir hidrolik sistemden oluşur. Şasi, geleneksel paletli boru katmanı tasarım yöntemini kırıyor ve tahrik dişlisi yürüme çerçevesinden ayrılıyor ve son tahrik ve direksiyona göre düzenleniyor. Fren debriyajının ve merkezi tahrikin aynı ekseninde, palet, yerden zeminden tahrik zincir dişlisine doğrudan iletilen darbe yükünü ortadan kaldırarak, tahrik sisteminin hizmet ömrünü% 30 oranında artırır. Şanzıman bileşenlerinin modüler tasarımı montajı basit ve daha kolay sökülüp onarılmasını sağlar. Karşı ağırlık mekanizması, dört çubuklu bağlantı modunu benimser ve bağlantı çerçevesi, dört bağlantı hareketinin doğruluğunu sağlayan ve nakliye gereksinimlerini karşılamak için sökme ve montaj için uygun olan çok eksenli artikülasyon ve dinamik boşluk dengesi ayarlama yapısını benimser. Bom A-şekilli tek kollu çerçeve yapısını benimser ve kaldırma, değişken genlik ve ağırlık alımı hidrolik tahrik ve pilot kontrolü ile gerçekleştirilir. Operasyon rahat ve esnektir, mikro hareket performansı iyidir ve iş kararlıdır. Tüm araç, tüm makine çalışmasının güvenliğini ve güvenilirliğini sağlamak için bilgisayar tork sınırlayıcısı, anti-uç koruma çerçevesi ve karşı ağırlık güvenlik kilidi gibi çeşitli güvenlik cihazlarıyla donatılmıştır.
Ürün Özellikleri
Üstün güç, kaldırma ve değer sağlayan SP25Y, bir Cummins motoru, yük geri bildirimi, aşırı yük önleme, devrilmeye karşı koruma ve hassas kontroller, Daha büyük yükler için yumruk teklifimiz sunar.
teknik parametreler
| model | SP25Y | SP45Y | SP70Y | SP90Y | |
Ağırlık ve boyutlar | İşletim ağırlığı | 22000 kilo | 34000 kilo | 49500 kilo | 55000 kilo |
Maksimum ağırlık kaldırmak | 25000 kilo | 45000 kilo | 70000 kilo | 90000 kilo | |
| Palet pabucu genişliği | 560 mm | 610 / 660mm | Uzunluk 760 mm | 860 mm (milimetre) | |
minimum dönüş yarıçapı | Uzunluk 2950 mm | 3200 mm | 3950 mm | 3950 mm | |
| Zemin uzunluğu | Uzunluk 2635 mm | 3050 mm | Uzunluk: 3620 mm | Uzunluk: 3620 mm | |
| Yerden yükseklik | 400 mm | 400 mm | Uzunluk: 485 mm | 550 mm | |
| Servis dolumu | Yakıt deposu kapasitesi | 300 L | 440 L | 550 L | 550 L |
Hidrolik tank kapasite | 148 L | 180 L | 196 L | 196 L | |
| Motor yağı | 45 L | 45 L | 45 L | 45 L | |
| Soğutma sistemi | 62,8 L | 79 L | 121 L | 121 L | |
| Motor | Anma gücü | 120 kW | 169 kW | 235 kW | 257 kW |
| model | Shangchai SC11CB184G2B1 Weichai WD10G178E25 | Cummins NT855-C280S10 | Cummins NTA855-C360S10 | Cummins NTA855-C360S10 | |
Piston yer değiştirme | 9.7261 L | 14 L | 14 L | 14 L | |
-Felç delik × strok | 6- 126 × 130 mm | 6- 139,7 × 152,4 mm | 6-139.7 × 152.4 mm | 6-139.7 × 152.4 mm | |
| Anma devrimi | 1850 dev / dak | 2000 rpm | 2000 rpm | 2000 rpm | |
Aktarma sistem | tip | Hidrolik aktarma | Hidrolik aktarma | Hidrolik aktarma | Hidrolik aktarma |
Hidrolik tork dönüştürücü | 3 elemanlı, 1 kademeli, 1 faz | 3 elemanlı, 1 kademeli, 1 faz | 3 elemanlı, 1 kademeli, 1 faz | 3 elemanlı, 1 kademeli, 1 faz | |
| Aktarma | Planet dişli, zorla yağlama güç kayması | Planet dişli, zorla yağlama güç kayması | Planet dişli, zorla yağlama | Planet dişli, zorla yağlama | |
Parça sayısı makaralar (her iki taraf) | 7 | 7 | 9 | 9 | |
Taşıyıcı sayısı (Her tarafı) | 2 | 2 | 2 | 2 | |
Sürüş hızı 1. (ileri geri) | 3,29 / 4,28 km / s | 3,8 / 4,9 km / s | 3,7 / 4,5 km / s | 3,6 / 4,4 km / s | |
Sürüş hızı 2. (ileri geri) | 5,82 / 7,59 km / s | 6,8 / 8,5 km / s | 6,8 / 8,2 km / s | 6,6 / 7,8 km / s | |
Sürüş hızı 3. (ileri geri) | 9,63 / 12,53 km / s | 9,63 / 12,53 km / s | 9,63 / 12,53 km / s | - | |
| Çalışma pompası | tip | Çift yönlü pompa | Çift yönlü pompa | Çift yönlü pompa | Çift yönlü pompa |
Yer değiştirme büyük pompa | 100 ml / saat | 116 ml / saat | 201,49 ml / saat | 225 ml / saat | |
Yer değiştirme küçük pompa | 10 ml / saat | 10 ml / saat | 10,16 ml / saat | 201 ml / saat | |
Nominal çalışma basınç | 18 MPa | 18 MPa | 20 MPa | 21 MPa | |
Boru döşemek ekipman | Bumba uzunluğu | 5500 mm (6100 mm) | 6500 mm (7500 mm) | 7300 mm (9000 mm) | 8600 mm |
| Maks. Kaldırma yüksekliği | Uzunluk 4400 mm | 5250 mm | 6550 mm | Uzunluk 7000 mm | |
Bom dönüşü genlik | 1220 ~ 5400 mm | 1220 ~ 6650 mm | 1200 ~ 7200 mm | 1200 ~ 7200 mm | |
| Bom Hattı hızı | 0 ~ 12 m / dak | 0 ~ 6 m / dak | 0 ~ 6 m / dak | 6 m / dk | |
| tırmanma kabiliyeti | 20 ° | 20 ° | 20 ° | 20 ° | |
| Zemin baskısı | 0,07 MPa | 0.086 MPa | 0.086 MPa | 0.0866 MPa | |

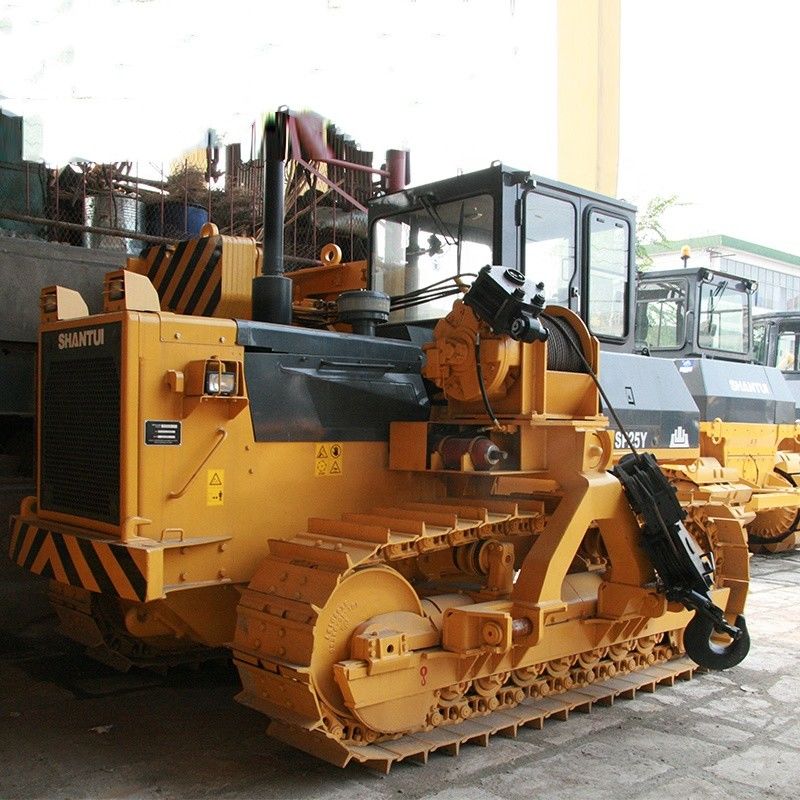

Ürün resmi
